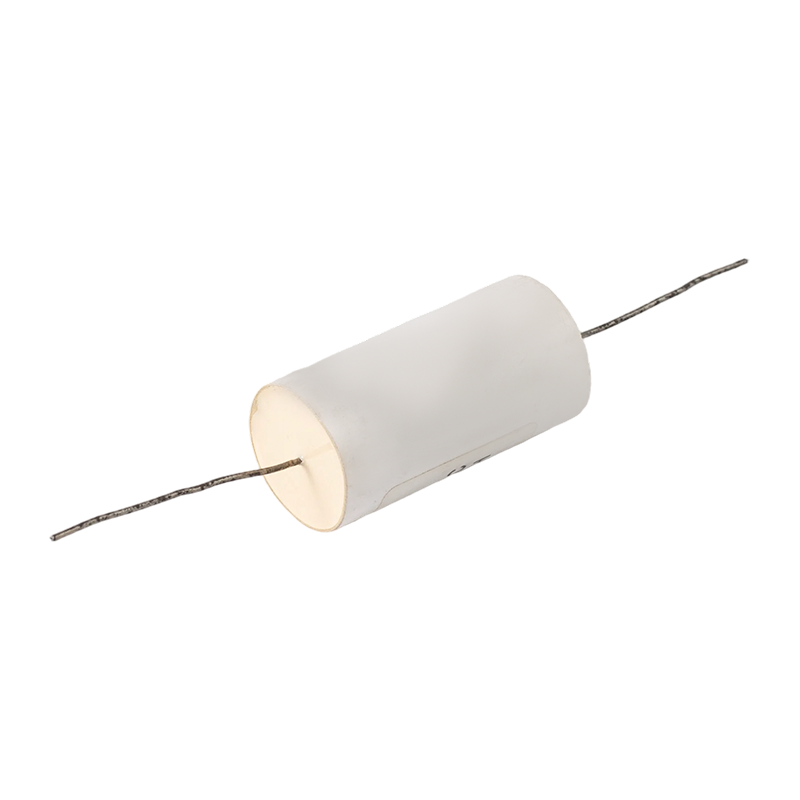

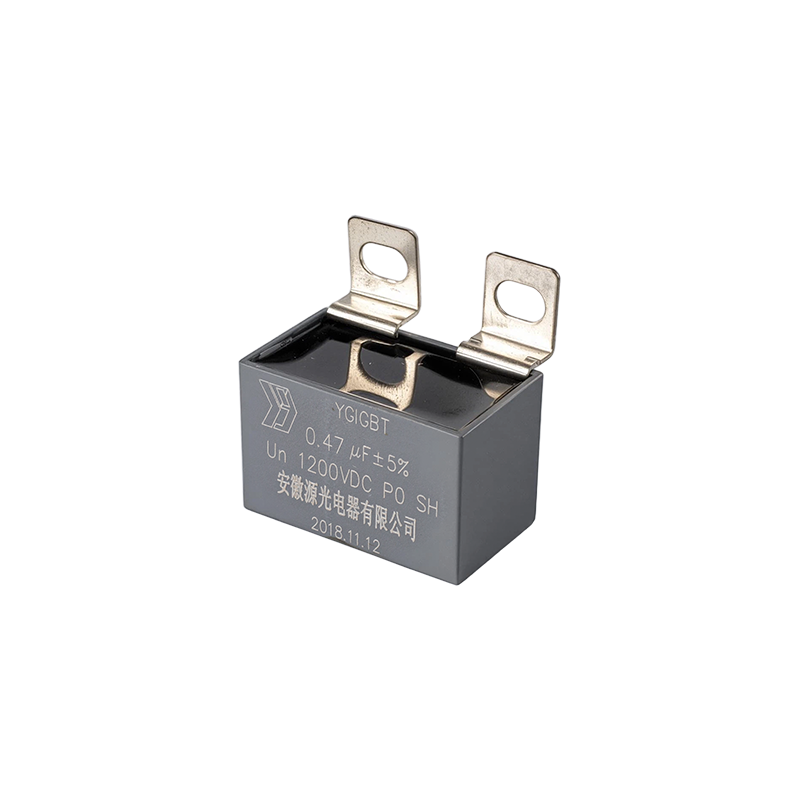

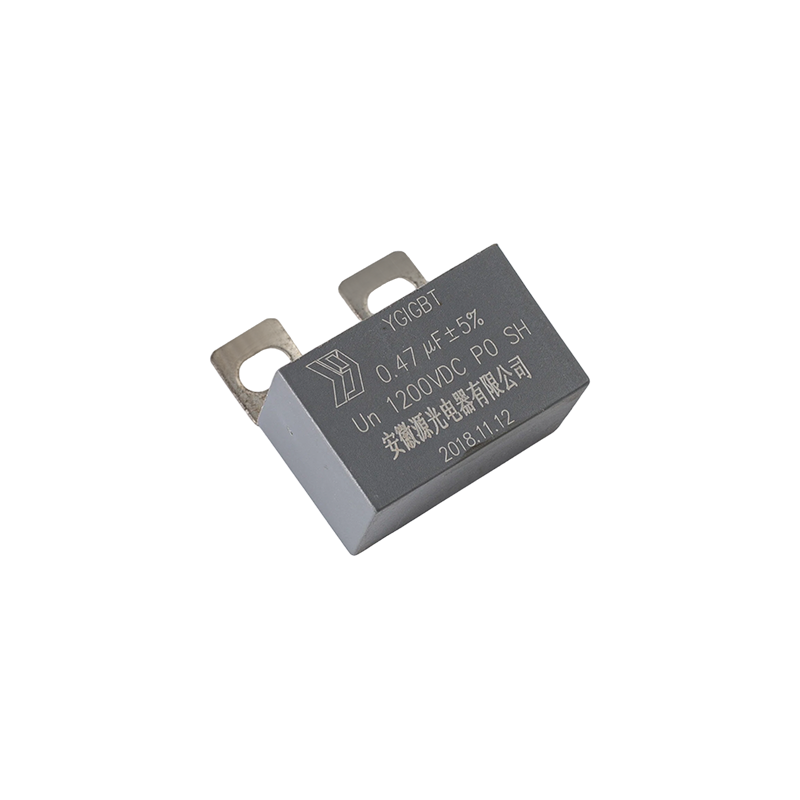

IGBT吸收电容器

◆ 特点
广泛应用于高压高频脉冲电路中
损耗小，内部温升小
优异的阻燃性能
专为IGBT吸收电容器设计

联系我们
上一篇：没有上篇文章 下一篇：低压并联电力电容器——PFC标准圆形电容器

产品分类

  • 产品详情
  • 常见问题
  • 联系我们

◆ 产品优势
- 专为IGBT吸收保护电路深度优化：产品从材料选型、结构设计到电气参数全面针对IGBT吸收电路（Snubber Circuit）进行优化，能有效吸收IGBT高速开关过程中产生的电压尖峰和高频振荡，从根本上保护IGBT功率器件不被过压击穿损坏，最大化延长功率模块使用寿命
- 超低损耗，内部温升极小：介质损耗角正切（tanδ）极低，即使在高压高频脉冲电路的连续工作条件下，电容器内部温升也非常有限，有效防止因热积累引起的电气性能劣化和绝缘失效，确保在密集型功率模块中长期可靠工作
- 优异阻燃性能，本质安全：外壳及封装材料选用高等级阻燃材料，符合UL94-V0阻燃标准要求，在异常工况下不助燃、不扩散火焰，显著提升整机系统的被动安全性
- 高频特性显著，吸收效果持久稳定：等效串联电感（ESL）极低，确保在从工频到高频的宽频范围内均能维持优异的吸收特性，不因工作频率升高而导致吸收效果衰减
- 高压高频全面适配：额定电压覆盖高压直流应用范围，适配主流IGBT功率模块实际工作的高直流电压等级，应用覆盖面广

◆ 核心卖点
- 最大化保护IGBT，显著降低功率模块失效率：电压尖峰是导致IGBT过压失效的主要因素，使用本产品可将开关尖峰电压有效抑制在安全范围内，IGBT因过压造成的现场失效率显著下降，大幅减少非计划停机和维修成本
- 体积紧凑，支持模块内高密度集成：精巧的结构设计便于直接集成于IGBT模块内部或其紧邻位置，走线极短，电路寄生参数最小，吸收效果达到最优
- 批量参数一致性优异，适合规模化自动化生产：严格的制造工艺控制确保批次间电容量、ESR、ESL等关键参数高度一致，适合大规模自动化装配和品质管控
- 广泛通过国际电气安全认证：产品电气安全性能满足IEC、UL等国际权威标准要求，可直接用于出口欧美等市场的终端产品

◆ 主要应用场合
- IGBT功率模块内置吸收保护电路
- 高压变频器和大功率逆变器直流母线吸收
- 风力及光伏发电并网变流器开关保护
- 感应加热设备及工业焊接逆变电源
- 电动汽车及轨道交通牵引逆变系统保护

参数项目 参数值
引用标准 GB/T 17702, IEC 61071
气候类别 40/85/56
工作温度范围（外壳表面最高温度） -40～85℃
额定电压 直流 630V~3000V
电容量范围 0.047~9.0μF
电容量偏差 ±5%，±10%
耐电压 1.6 倍额定电压，10 秒
损耗因数 ≤0.0005（1 千Hz，20℃）
绝缘电阻 当 Cn≤0.33μF：≥100000 兆欧当 Cn＞0.33μF：≥30000 秒（20℃，直流 100V，1 分钟）
最大重复浪涌电流 Î 5000A
最大脉冲电流 Îs 15000A（每次≤30ms，不超过 1000 次）
等效串联电阻 ESR ≤0.40 mΩ @10 KHz
串联电感 Ls ≤15 nH
安装方式 任意方向
工作寿命 ≥100000 小时（额定电压、热点温度 70℃条件下）

1000Vdc (500Vac)

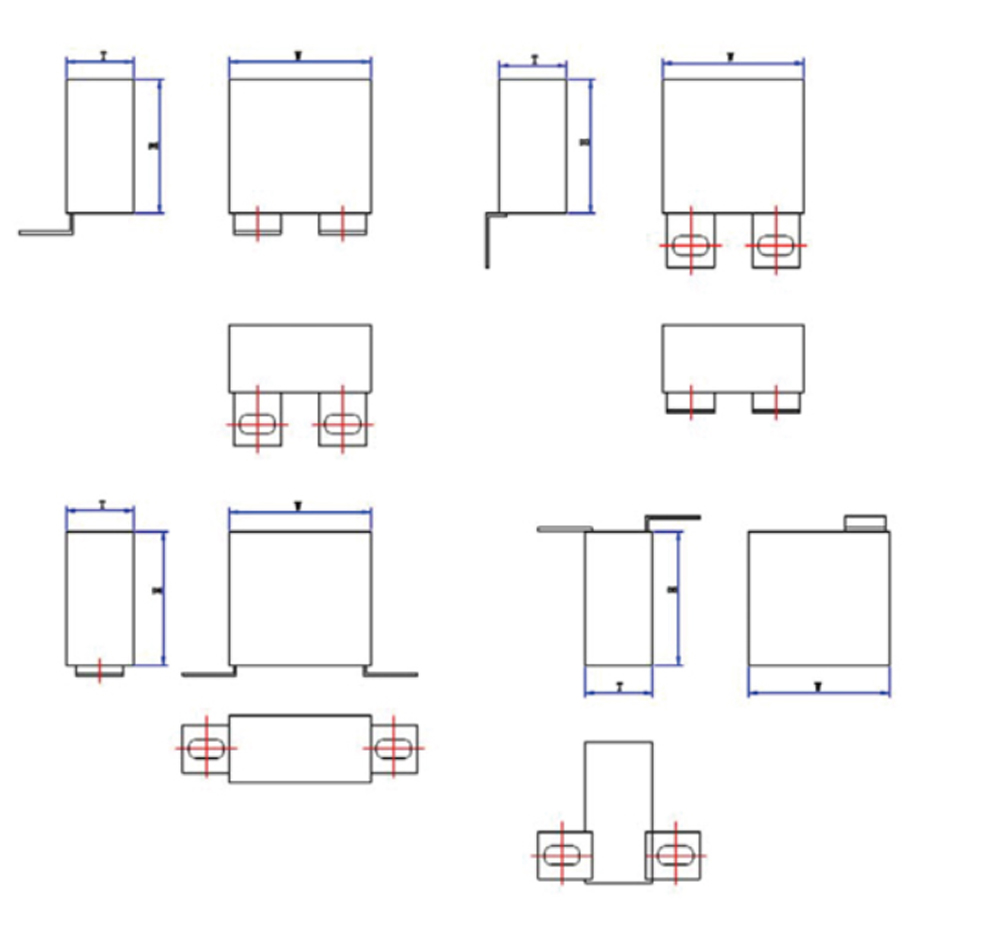

Cn(μF) W±1.0 H±1.0 T±1.0 dV/dt(V/μs) Î(A) ESR @100kHz(mΩ) Ls(nH) 最大电流 @100kHz 70℃(A)
0.47 37 25 15 1300 611 5 23 14
0.47 32 29 19 2200 1034 4 15 21
0.68 37 30 16 1300 884 5 23 15
0.82 37 30 16 1300 1066 5 23 16
1 37 34 20 1300 1300 4.5 23 17
1.2 37 34 20 1300 1560 4.5 23 17
1.2 42 40 20 850 1020 4.5 29 16
1.5 42 40 20 850 1275 4.5 29 16
2 42 44 24 850 1700 4.5 29 17
2.2 42 44 24 850 1870 4 29 20
2.5 42 45 30 850 2125 4 29 21
3 42 45 30 850 2550 4 29 21.5
3.3 42 43 42 850 2805 4 29 22
3.3 57 45 30 500 1650 4 33 20
4 57 45 30 500 2000 4 33 21
4.7 57 50 35 500 2350 4 33 22
5 57 50 35 500 2500 4 33 23
1600Vdc (600Vac)
Cn(μF) W±1.0 H±1.0 T±1.0 dV/dt(V/μs) Î(A) ESR @100kHz(mΩ) Ls(nH) 最大电流 @100kHz 70℃(A)
0.33 37 25 15 1500 495 4.5 23 15
0.47 37 30 16 1500 705 4.5 23 16
0.68 37 34 20 1500 1020 4.5 23 17
0.75 37 34 20 1500 1120 4.5 23 18
0.82 42 40 20 950 779 4 29 18
1 42 40 20 950 950 4 29 19
1.2 42 44 24 950 1140 4 29 19
1.5 42 44 24 950 1425 4 29 19.5
2 42 45 30 950 1900 4 29 20
2.2 42 43 42 950 2090 4 29 21
2.5 42 43 42 950 2375 4 29 22
2.2 57 45 30 600 1320 3.8 33 20
2.5 57 45 30 950 1500 3.8 33 21
3 57 45 30 950 1800 3.8 33 22
3.3 57 50 35 950 1980 3.8 33 23
4 57 50 35 950 2400 3.8 33 24
2000Vdc (700Vac)
Cn(μF) W±1.0 H±1.0 T±1.0 dV/dt(V/μs) Î(A) ESR @100kHz(mΩ) Ls(nH) 最大电流 @100kHz 70℃(A)
0.1 37 25 15 2241 224 8 23 14
0.15 37 25 15 2241 336 8 23 15
0.22 37 30 16 2241 493 6 23 15.5
0.33 37 34 20 2241 740 6 23 16
0.47 42 40 20 1300 611 4 29 17
0.56 42 44 24 1300 728 4 29 18
0.68 42 44 24 1300 884 3.5 29 18.5
0.82 42 45 30 1300 1066 3.5 29 19
1 42 43 42 1300 1300 3.5 29 21
1 57 45 30 850 850 4 33 24
1.2 57 45 30 850 1020 4 33 23
1.5 57 50 50 850 1275 4 33 24
3000Vdc (750Vac)
Cn(μF) W±1.0 H±1.0 T±1.0 dV/dt(V/μs) Î(A) ESR @100kHz(mΩ) Ls(nH) 最大电流 @100kHz 70℃(A)
0.047 37 25 15 3361 158 8.5 23 13
0.068 37 30 16 3361 229 8 23 14
0.1 37 34 20 3361 336 7.5 23 15
0.15 37 34 20 3361 504 7 23 15.5
0.22 42 40 20 2050 451 5 29 16
0.33 42 45 30 2050 677 4.5 29 16.5
0.47 42 43 42 2050 964 4 29 18
0.47 57 45 30 1200 564 4 33 18.5
0.68 57 50 35 1200 816 4 33 19
0.82 57 50 35 1200 984 3.5 33 20
