汽车电容器——塑壳干式直流滤波（定制品合并）
首页 / 产品 / 铝/锌及铝金属化薄膜电容器 / 电力电容器 / 汽车电容器——塑壳干式直流滤波（定制品合并）
  • 汽车电容器——塑壳干式直流滤波（定制品合并）
  • 汽车电容器——塑壳干式直流滤波（定制品合并）
  • 汽车电容器——塑壳干式直流滤波（定制品合并）
  • 汽车电容器——塑壳干式直流滤波（定制品合并）

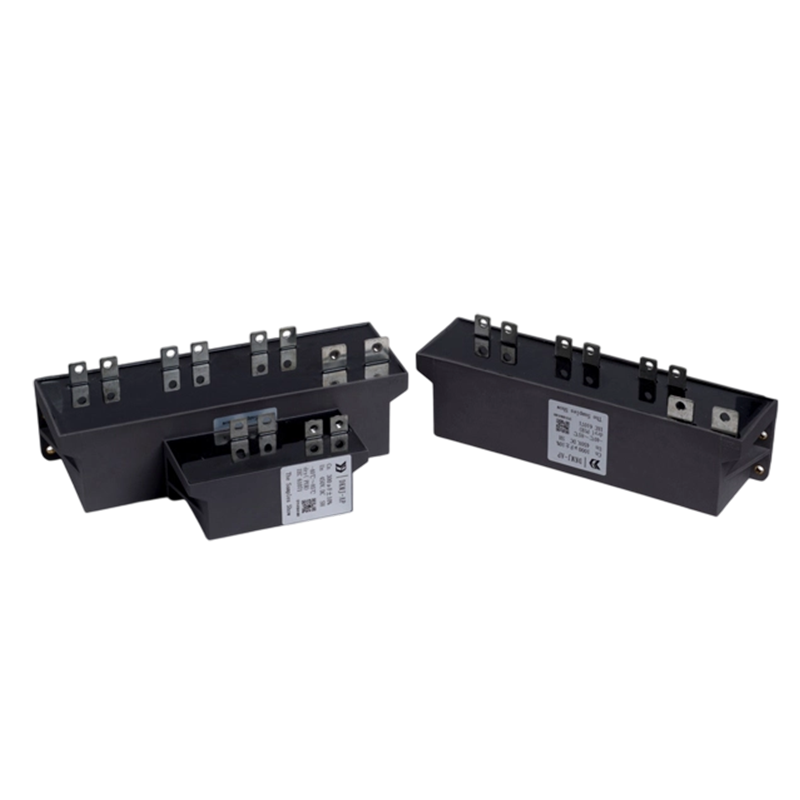

汽车电容器——塑壳干式直流滤波（定制品合并）

◆特点
应用于直流滤波电路中，可替代电解电容器
等效串联电阻小，能承受较大的纹波电流
自感小
有自愈性
寿命长
塑料外壳，树脂灌封

◆应用范围
纯电动或混合动力汽车
风能、太阳能发电逆变器
焊接设备、电梯和电机驱动

联系我们
上一篇：油式交流滤波电容器 下一篇：三相交流滤波电容器

产品分类

  • 产品详情
  • 常见问题
  • 联系我们

◆ 产品优势
• 专为新能源汽车直流母线设计：针对纯电动（EV）及混合动力（HEV）车辆高压直流母线滤波需求深度优化，可直接替代大容量铝电解电容器，无极性设计彻底消除电解液泄漏风险
• 极低等效串联电阻（ESR）：ESR值显著低于电解电容，在高频纹波电流下温升极小，支持更大幅值的纹波电流，减少逆变器开关损耗，提升整车能效
• 低自感（Low Ls）：无感绕制结构使寄生电感最小化，抑制高频振荡和电压尖峰，保护功率半导体IGBT/MOSFET免受浪涌损伤
• 优良自愈性能：金属化薄膜自愈特性应对偶发过压，与汽车应用的高可靠性要求高度匹配
• 塑料外壳树脂灌封：轻量化设计，防振耐候，适应汽车底盘/机舱恶劣振动和温度环境
◆ 核心卖点
• 长寿命设计，匹配整车寿命要求：在汽车工况下寿命设计目标超过15年/50万公里，远超电解电容
• AEC-Q200级品质验证：经过汽车电子可靠性标准验证，适合OEM主机厂直接采用
• 支持定制化开发：可根据整车厂电气系统参数定制容量、电压、安装尺寸及连接器接口
• 能源多元适配：同样适用于风能、太阳能发电逆变器及焊接设备逆变电源
◆ 主要应用场合
• 纯电动汽车（BEV）及混合动力汽车主逆变器直流母线滤波
• 车载充电器（OBC）直流滤波
• 风力及太阳能发电逆变器
• 电梯及电机驱动变频器
• 工业焊接设备逆变电源

引用标准 GB/T 17702, IEC 61071
气候类别 40/85/56
工作温度 -40～85℃（Θhs ≤ 85℃）
贮存温度 -40～85℃
电压 600Vdc～1500Vdc
电容量  35μF ~600μF
电容量 ±5%; ±10%
极间试验电压 1.5Un (10s,20±5℃)
极壳试验电压 3Kvac (60s, 50Hz, 20±5℃)
介质损耗正切 tgδ 0.0002
绝缘电阻（IR×Cn） ≥5,000s (20℃, 100Vdc, 1min)
过电压 1.1Un (30% of on-load-duration)
1.15Un (30min/day)
1.2Un (5min/day)
1.3Un (1min/day)
1.1 倍额定电压（占负载持续时间 30%）1.15 倍额定电压（每日 30 分钟）1.2 倍额定电压（每日 5 分钟）1.3 倍额定电压（每日 1 分钟）1.5 倍额定电压（每次 30 毫秒，寿命期内最多 1000 次）
最高使用海拔 2000m
最大电极端子扭矩 M5: 2.5Nm; M8:6Nm
最大安装扭矩 3Nm
安装方式 任意方向
失效率 50 FIT


参数项目 参数值
引用标准 IEC 61071
气候类别 40/1085/56
工作温度 -40～105℃（热点温度 Θhs ≤ 105℃）热点温度 85℃~105℃：直流额定电压每升高 1℃降额 1.5%
贮存温度 -40～105℃
电压范围 直流 450V～900V
电容量范围 47μF ~600μF
电容量偏差 ±5%；±10%
极间试验电压 1.5 倍额定电压（10 秒，20±5℃）
极壳试验电压 交流 3kV（60 秒，50Hz，20±5℃）
介质损耗正切 tgδ 0.0002
绝缘电阻（IR×Cn） 5000 秒（20℃，直流 100V，1 分钟）
过电压 1.1 倍额定电压（占负载持续时间 30%）1.15 倍额定电压（每日 30 分钟）1.2 倍额定电压（每日 5 分钟）1.3 倍额定电压（每日 1 分钟）1.5 倍额定电压（每次 30 毫秒，寿命期内最多 1000 次）
最高使用海拔 2000m
最大电极端子扭矩 M5：2.5Nm；M8：6Nm
最大安装扭矩 3Nm
安装方式 任意方向
失效率 50 FIT

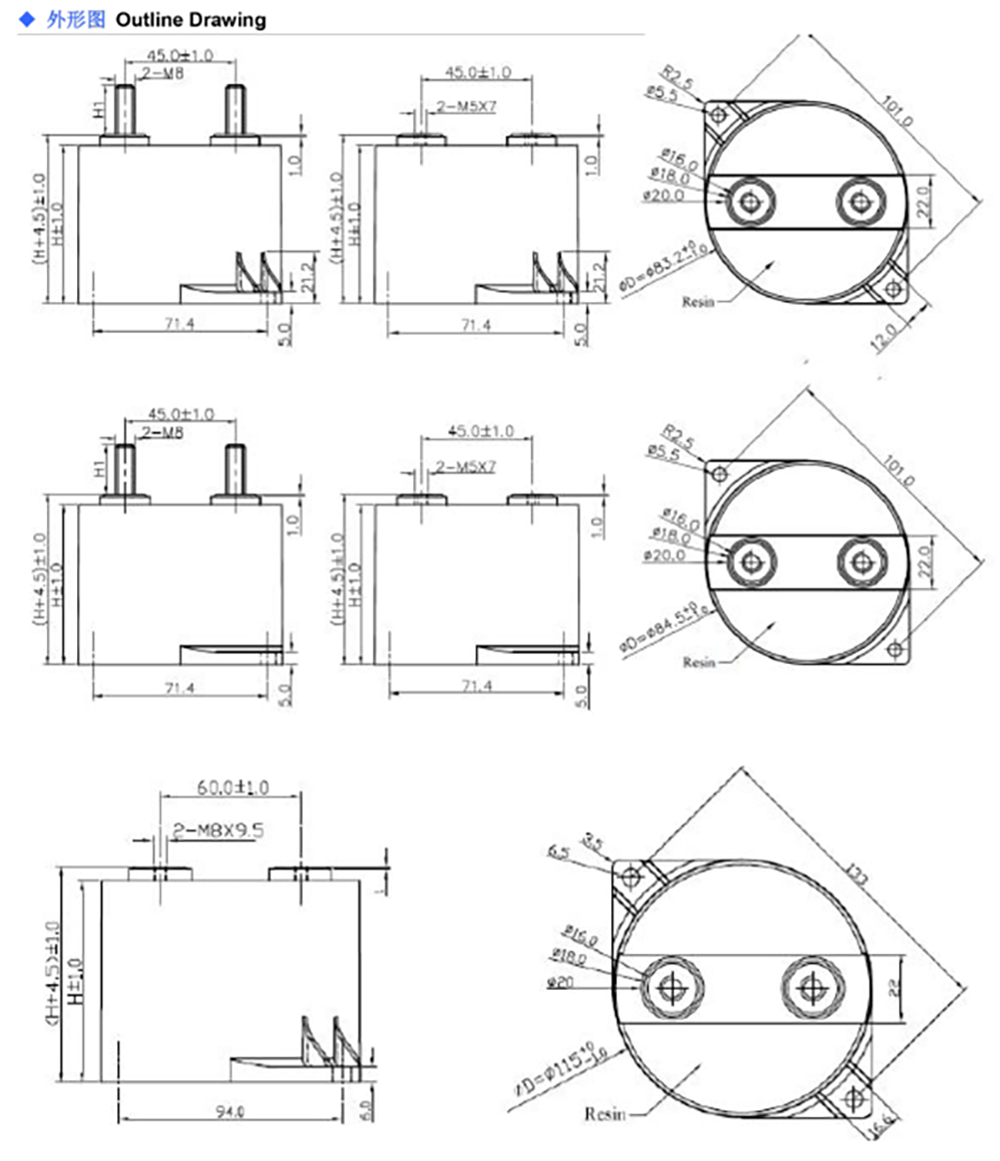

Un(Vdc) Cn(μF) ESR(mΩ) L(nH) Rth(K/W) I(A) 最大电流(A)-55℃ 最大电流(A)-60℃ 外形尺寸
φD		 外形尺寸
H		 平均重量(kg)
600 170 0.8 25 6.8 2051 74 60 84.5 41 0.35
260 0.9 32 5.3 2193 79 64 84.5 50 0.4
380 1 40 5 2135 77 63 84.5 65 0.48
380 1 40 5.2 2135 76 62 83.2 65 0.47
600 1.1 40 3.4 3791 89 73 115 64 0.9
800 100 0.9 25 6.8 2074 70 57 84.5 41 0.35
150 1 32 5.3 2174 75 61 84.5 50 0.4
220 1.1 40 5 2123 73 60 84.5 65 0.48
220 1.1 40 5.2 2123 72 59 83.2 65 0.47
350 1.3 40 3.4 3798 82 67 115 64 0.9
900 100 0.9 25 6.8 2074 70 57 84.5 41 0.35
150 1 32 5.3 2174 75 61 84.5 50 0.4
220 1.1 40 5 2123 73 60 84.5 65 0.48
220 1.1 40 5.3 2123 72 59 83.2 65 0.47
350 1.3 40 3.4 3798 82 67 115 64 0.9
1100 66 1.2 25 6.8 1828 60 49 84.5 41 0.35
100 1.3 32 5.3 1936 66 53 84.5 50 0.4
140 1.5 40 5 1805 63 51 84.5 65 0.48
140 1.5 40 5.2 1805 62 50 83.2 65 0.47
190 1.7 45 4.6 2003 61 50 84.5 76 0.55
150 1.5 45 4.6 1861 65 53 84.5 76 0.55
230 1.4 40 3.4 3333 79 64 115 64 0.9
1300 47 1.3 25 6.8 1780 58 47 84.5 41 0.35
70 1.4 32 5.3 1853 63 51 84.5 50 0.4
100 1.8 40 5 1763 57 47 84.5 65 0.48
100 1.8 40 5.2 1763 56 46 83.2 65 0.47
130 1.9 45 4.6 1874 58 47 84.5 76 0.55
160 1.6 40 3.4 3170 74 60 115 64 0.9
1400 40 1.3 25 6.8 1742 58 47 84.5 41 0.35
56 1.5 32 5.3 1735 61 50 84.5 50 0.4
86 1.8 40 5 1743 57 47 84.5 65 0.48
86 1.8 40 5.2 1743 56 46 83.2 65 0.47
110 1.9 45 4.6 1823 58 47 84.5 76 0.55
130 1.7 40 3.4 2961 72 58 115 64 0.9
1500 35 1.4 25 6.8 1198 56 45 84.5 41 0.35
50 1.6 32 5.3 1636 59 48 84.5 50 0.4
76 1.9 40 5 1656 56 45 84.5 65 0.48
76 1.9 40 5.2 1656 55 45 83.2 65 0.47
95 2.1 45 4.6 1692 55 45 84.5 76 0.55
110 1.8 40 3.4 2693 70 57 115 64 0.9
UN(Vdc) CN(μF) ESR(mΩ) L(nH) Rth(K/W) I(A) 最大电流(A)-60℃ 最大电流(A)-85℃ 外形尺寸
φD		 外形尺寸
H		 平均重量(kg)
450 170 0.7 25 6.8 2414 92 65 84.5 41 0.35
260 0.9 32 5.3 2240 97 65 84.5 50 0.4
380 1 40 5 2195 95 63 84.5 65 0.48
380 1 40 5.2 2195 93 62 83.2 65 0.47
600 1 40 3.4 3955 100 76 115 64 0.9
600 100 0.8 25 6.8 2164 88 58 84.5 41 0.35
150 1 32 5.3 2244 89 59 84.5 50 0.4
220 1.1 40 5 2169 89 59 84.5 65 0.48
220 1.1 40 5.2 2169 87 58 83.2 65 0.47
350 1 40 3.4 3879 100 76 115 64 0.9
800 66 0.8 25 6.8 1907 91 61 84.5 41 0.35
100 1.1 32 5.3 1998 88 59 84.5 50 0.4
140 1.3 40 5 1843 83 55 84.5 65 0.48
140 1.3 40 5.2 1843 82 54 83.2 65 0.47
230 1.1 40 3.4 3404 100 73 115 64 0.9
900 47 1 25 6.8 1620 78 52 84.5 41 0.35
70 1.2 32 5.3 1688 84 56 84.5 50 0.4
100 1.3 40 5 1570 83 55 84.5 65 0.48
100 1.3 40 5.2 1570 81 54 83.2 65 0.47
160 1.2 40 3.4 2824 99 70 115 64 0.9




参数项目 参数值
引用标准 IEC 61071, AEC Q200D
工作温度 -40～105℃（热点）
贮存温度 -40～105℃
额定电压 直流 450V
额定电容量 1000μF
电容量偏差 ±10%
极间试验电压 直流 675V（10 秒，20±5℃）
极壳试验电压 交流 3kV（10 秒，50Hz，20±5℃）
介质损耗正切 tgδ 0.0002
绝缘电阻（IR×Cn） ≥10000 秒（20℃，直流 100V，1 分钟）
过电压 1.1 倍额定电压（占负载持续时间 30%）1.15 倍额定电压（每日 30 分钟）1.2 倍额定电压（每日 5 分钟）1.3 倍额定电压（每日 1 分钟）1.5 倍额定电压（每次 30 毫秒，寿命期内最多 1000 次）
最大纹波电流 Irms 170A（80℃）、200A（80℃）、240A（≤60 秒）
峰值电流 Î 5000A
浪涌电流 Îs 15000A（每次≤30ms，不超过 1000 次）
等效串联电阻 ESR ≤0.40 mΩ @10 kHz
串联电感 Ls ≤15 nH
安装方式 任意方向
失效率 50 FIT
