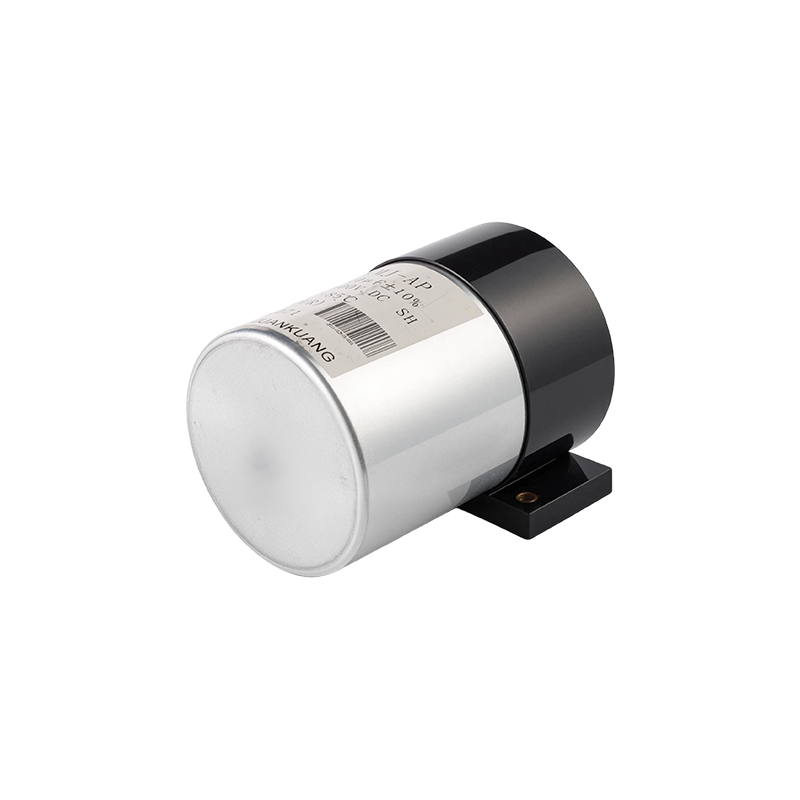

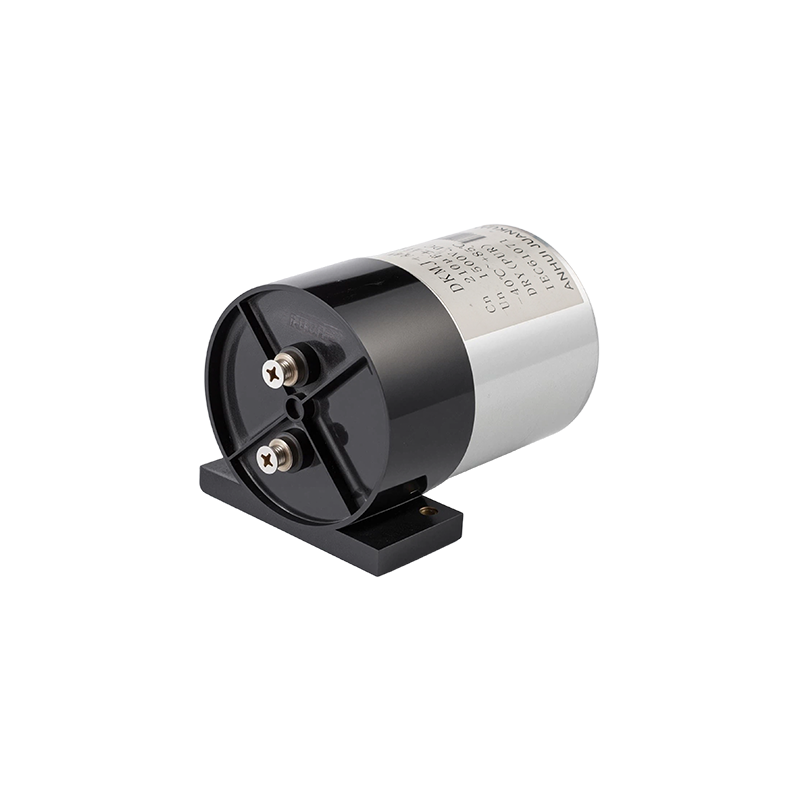

铝壳干式直流滤波电容器

◆特点
应用于直流滤波电路中
等效串联电阻小，能承受较大的纹波电流
具有自愈功能
自感小、寿命长
◆应用范围
应用于风力、太阳能发电用变频电源上
应用于电动、混合动力车上
应用于焊接等设备逆变电源上

联系我们
上一篇：电力逆变器用多层陶瓷电容器 下一篇：油式交流滤波电容器

产品分类

  • 产品详情
  • 常见问题
  • 联系我们

◆ 产品优势
- 铝合金外壳，机械强度高耐振动：采用高强度铝合金圆形或方形外壳，机械强度优异，耐振动冲击能力强，适合工业现场和新能源装备等振动环境严苛的应用场合，防护等级高
- 干式无液体介质：区别于油式电容，干式结构彻底消除漏液风险，环境友好，更符合现代工业设备的清洁运行要求，维护成本极低
- 低ESR高纹波电流能力：等效串联电阻极低，在直流母线滤波应用中可承受较大纹波电流而温升可控，有效降低变频器和逆变器的开关损耗
- 自愈性保障长期可靠性：金属化薄膜自愈特性应对偶发过压，保障直流滤波回路长期稳定，适合工业级高可靠性要求
- 低自感（Ls）设计：无感绕制工艺最小化寄生电感，抑制高频di/dt冲击，保护功率开关器件

◆ 核心卖点
- 广泛适配新能源与工业变频应用：经验证适用于风力发电、光伏逆变、电动汽车及工业变频器的直流母线滤波，应用覆盖面广
- 铝壳多种尺寸规格：可提供多种直径/高度规格，灵活匹配各类机箱和安装空间
- 优异散热性能：铝壳导热性好，有助于电容器本体散热，在大纹波电流场合尤为有利
- 支持客户定制：容量、电压、引出端子方式及安装尺寸均可按需定制
- 全密封干式结构：无液体介质，不存在漏液污染问题，环境适应性强，维护成本极低

◆ 主要应用场合
- 风力发电变流器直流母线滤波
- 光伏并网逆变器DC-Link滤波
- 电动/混合动力汽车主驱逆变器
- 工业焊接设备逆变电源
- 电梯及起重机变频驱动直流滤波

参数项目 参数值
引用标准 GB/T 17702,IEC 61071
气候类别 40/85/56
工作温度 -40～85℃
储存温度 -40～85℃
电压范围 直流 600V～4000V
电容量范围 24μF～5600μF
电容量偏差 ±5%；±10%
极间试验电压 1.5 倍额定电压（10 秒，20±5℃）
极壳试验电压 额定电压＜直流 1500V：交流 3000V（10 秒，20±5℃）；额定电压≥直流 1500V：√2 倍额定电压 + 交流 1000V（10 秒，20±5℃）
介质损耗正切 tgδ ≤0.002
绝缘电阻（IR×Cn） ≥5000 秒（直流 500V，1 分钟，20±5℃）
过电压 1.1 倍额定电压（占负载持续时间 30%）1.15 倍额定电压（每日 30 分钟）1.2 倍额定电压（每日 5 分钟）1.3 倍额定电压（每日 1 分钟）1.5 倍额定电压（每次 30 毫秒，电容器寿命期内 1000 次）
最高使用海拔 2000 米
最大电极端子扭矩 M6：5Nm；M8：6Nm
最大安装扭矩 10Nm
安装方向 任意方向
预期寿命 100000 小时
失效率 50FIT

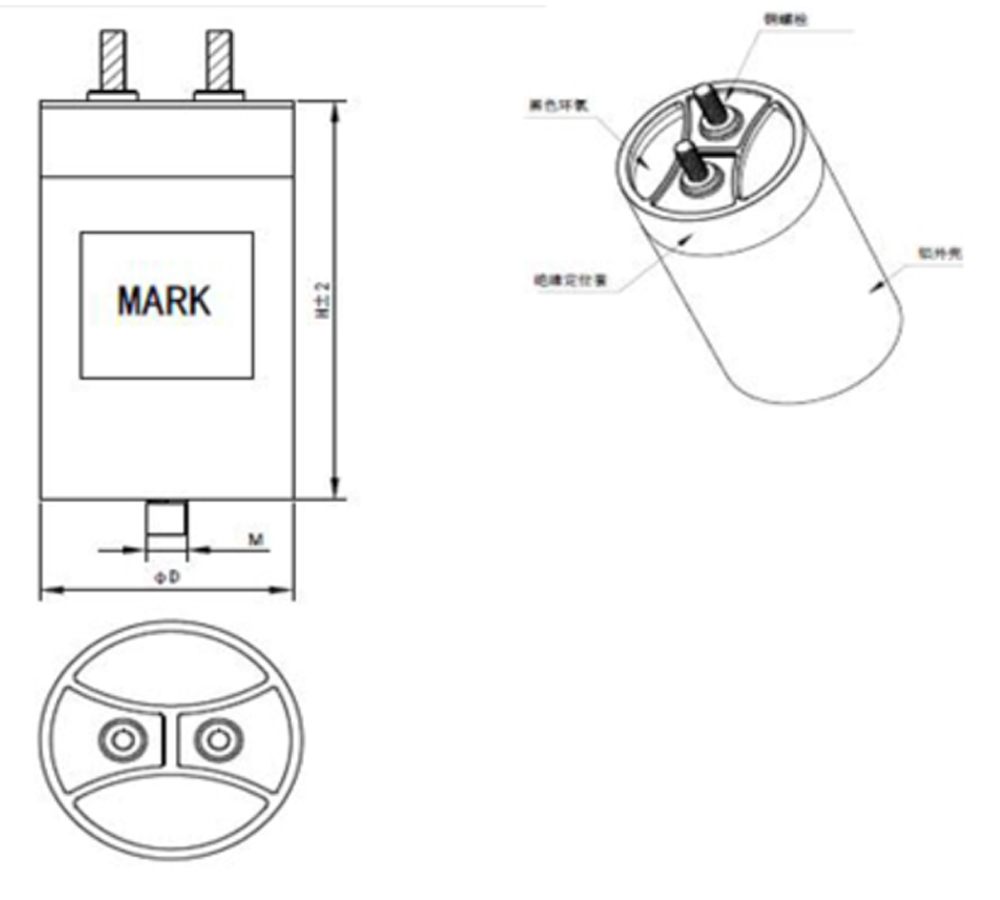

Un (Vdc) Cn (μF) ESR (mΩ) Ls (nH) î (A) 最大电流(A) 40℃ 最大电流(A) 50℃ 最大电流(A) 60℃ 外形尺寸 φD(mm) 外形尺寸 H(mm) 外形尺寸 H1(mm) 重量 (Kg)
600Vdc 480 1.5 45 1560 70 65 55 76 95 101 0.61
650 1.9 50 1560 70 63 53 76 120 126 0.7
780 2.2 55 1550 67 59 50 76 140 146 0.75
880 1.5 50 2110 70 70 60 86 120 126 1
1000 1.8 55 2070 70 65 55 86 136 142 1.1
1100 1.4 40 4110 70 70 64 86 155 161 1.25
1500 1.6 55 2740 70 70 58 100 140 145 1.72
2000 1.1 55 3960 80 80 67 116 140 145 1.75
3000 0.8 50 11200 100 100 100 116 230 235 2.2
800Vdc 290 1.7 45 1530 69 61 51 76 95 101 0.6
400 2.2 50 1530 66 58 49 76 120 126 0.7
480 2.5 55 1560 63 55 47 76 140 146 0.75
560 1.7 45 2910 70 70 59 76 174 180 1
650 1.5 40 2030 70 62 60 86 155 161 1.25
750 1.6 45 3940 70 70 60 86 174 180 1.3
850 1.8 55 2700 70 66 54 100 140 145 1.68
1000 1.1 45 5230 70 70 70 100 174 179 2.28
1200 1.2 55 3860 80 77 65 116 140 145 1.75
1800 0.8 50 10910 100 100 100 116 230 235 2.8
1100Vdc 180 2.3 45 1400 59 52 44 76 95 101 0.6
250 3 50 1430 56 50 42 76 120 126 0.7
300 3.5 55 1420 53 47 39 76 140 146 0.75
360 2 45 2800 70 65 55 76 174 180 1
420 2.3 55 2080 65 58 49 86 136 142 1.1
550 2.1 55 2520 70 62 51 100 140 145 1.71
650 1.2 45 4900 70 70 70 100 174 179 2.3
780 0.9 40 6960 100 100 85 116 158 163 2
920 1.1 45 7150 100 96 81 116 174 179 2.2
1200 0.9 50 10710 100 100 100 116 230 235 2.8
1500Vdc 90 3.3 45 1220 49 44 37 76 95 101 0.6
120 4.4 50 1200 47 41 35 76 120 126 0.7
150 4.9 55 1230 45 39 33 76 140 146 0.75
170 3.3 50 1690 54 48 40 86 120 126 1
200 3 55 1720 57 50 43 86 136 142 1.1
250 2.5 55 2140 64 55 45 100 136 141 1.63
320 1.9 50 3180 68 60 51 116 120 125 1.5
420 1.1 40 6550 100 94 79 116 158 163 2
470 1.3 45 6280 89 79 66 116 174 179 2.2
600 1 50 9200 100 89 75 116 230 235 2.8
2000Vdc 110 3.5 65 1830 48 42 35 86 140 146 1.05
180 2.1 60 3660 70 61 52 116 120 126 1.6
220 2.3 65 3660 69 60 51 116 140 145 1.85
260 1.1 55 7360 100 93 79 116 174 179 2.3
360 1 55 10200 100 99 81 136 175 180 3.15
500 1.2 60 10100 100 98 80 136 225 230 3.9
610 1 60 10100 100 98 80 136 265 270 4.5
2600Vdc 63 4.1 65 1730 43 38 32 86 140 146 1.05
100 2.4 60 3370 64 57 48 116 120 126 1.6
120 2.7 65 3310 63 55 47 116 140 145 1.85
140 1.2 55 6570 98 87 73 116 174 179 2.3
200 1.5 60 6750 99 87 73 116 225 230 2.85
280 1.3 60 9590 100 93 76 136 225 230 3.9
340 1.5 60 9380 100 92 76 136 265 270 4.5
3200Vdc 40 4.9 65 1470 40 35 30 86 140 146 1.05
65 2.4 60 2930 67 59 50 86 225 231 1.65
78 3.1 65 2870 59 52 44 116 140 145 1.8
92 1.3 55 5760 94 83 70 116 174 179 2.3
110 2.5 65 4050 67 58 47 136 140 145 2.45
180 1.4 60 8110 100 89 72 136 225 230 3.85
220 1.6 60 8100 100 88 72 136 265 270 4.45
4000Vdc 24 4.2 65 1650 42 37 32 86 140 146 1.1
38 2.1 60 3230 70 62 53 86 225 231 1.7
46 2.8 65 3160 61 54 46 116 140 145 1.9
52 2.1 60 4420 71 62 50 136 120 125 2.25
74 1.5 60 6290 96 85 72 116 225 230 3
100 1.3 60 8500 100 90 73 136 225 230 4.05
130 1.5 60 8940 100 91 37 136 265 270 4.65

备注

1、ESR 表示等效串联电阻；

2、Ls 表示自感；

3、î 表示峰值电流；

4、最大电流 表示在不同环境温度下最大的允许电流；

5、表格中所列尺寸为常规尺寸，其他的尺寸我司也可以按照客户要求生产。
