油式交流滤波电容器
首页 / 产品 / 铝/锌及铝金属化薄膜电容器 / 电力电容器 / 油式交流滤波电容器
  • 油式交流滤波电容器
  • 油式交流滤波电容器

油式交流滤波电容器

◆特点
应用UPS、电力电子设备的交流滤波电路中
能承受较大的纹波电流及峰值电流和电压
具有自愈功能
机械式防爆设计，安全性能好
寿命长

联系我们
上一篇：铝壳干式直流滤波电容器 下一篇：汽车电容器——塑壳干式直流滤波（定制品合并）

产品分类

  • 产品详情
  • 常见问题
  • 联系我们

◆ 产品优势
• 油浸式绝缘技术，耐高电压冲击能力强：采用高绝缘性能的浸渍油作为辅助绝缘介质，大幅提升电容器耐受峰值电压和高dv/dt的能力，适合承受高压脉冲的交流滤波应用
• 大纹波电流承受能力：油浸散热结构使电容器在高纹波电流工况下热稳定性更优，可连续长时间承受较大有效值交流电流而不过热
• 机械防爆安全设计：内置机械式防爆安全阀，当内部压力异常时安全阀动作，有效防止电容器爆炸，保护周边设备及人员安全
• 自愈性强：金属化薄膜自愈性确保产品在偶发性局部击穿后快速自我修复，保证交流滤波功能持续稳定运行
• 寿命长，免维护：油浸封装有效延缓薄膜老化，正常工况下使用寿命长，无需定期保养更换
◆ 核心卖点
• 专为大功率UPS及电力电子设备定制：适配工业级UPS、大型电机驱动及电力变换设备交流滤波需求，可靠性经大量实际应用验证
• 优秀的高频交流性能：低等效串联电感（ESL）设计确保在工频至高频范围内维持良好滤波性能
• 多种安装方式支持：支持螺栓安装及多种引出端子方式，适配不同功率柜安装要求
• 通过严格质量测试：符合IEC 61071等国际标准
◆ 主要应用场合
• 大型工业UPS不间断电源交流滤波
• 工业变频器及电机软启动器交流侧滤波
• 大功率电力电子变换设备（SVG、SVC）
• 医疗影像设备（MRI、CT）电源滤波
• 轨道交通牵引逆变系统交流滤波"

引用标准 GB/T 17702 IEC 61071
气候类别 40/70/21, 40/85/21
工作温度  -40～85℃
储存温度  -40～85℃
额定电压 350Vac 460Vac 700Vac
额定均方根电压  250Vac 330Vac 500Vac
额定频率 50/60Hz
容量偏差 电容量  ±5%;±10%
1.5Un (10s, 20±5℃)
极壳电压 极间测试电压 3000 伏交流，端子 - 端子间（持续 10 秒，温度 20±5℃）
预期寿命 在电压有效值下经过 60000 小时（测试）, 50℃, △C/C≤5%
安装位置  端子直立
最高使用海拔  2000m
最大电极扭矩  8Nm
底部螺栓大小  M8×10(D≤50) M10×12(D=55) M12×16(D≥60)
最大安装扭矩  5Nm 7Nm 10Nm

Un=350Vac Urms=250Vac

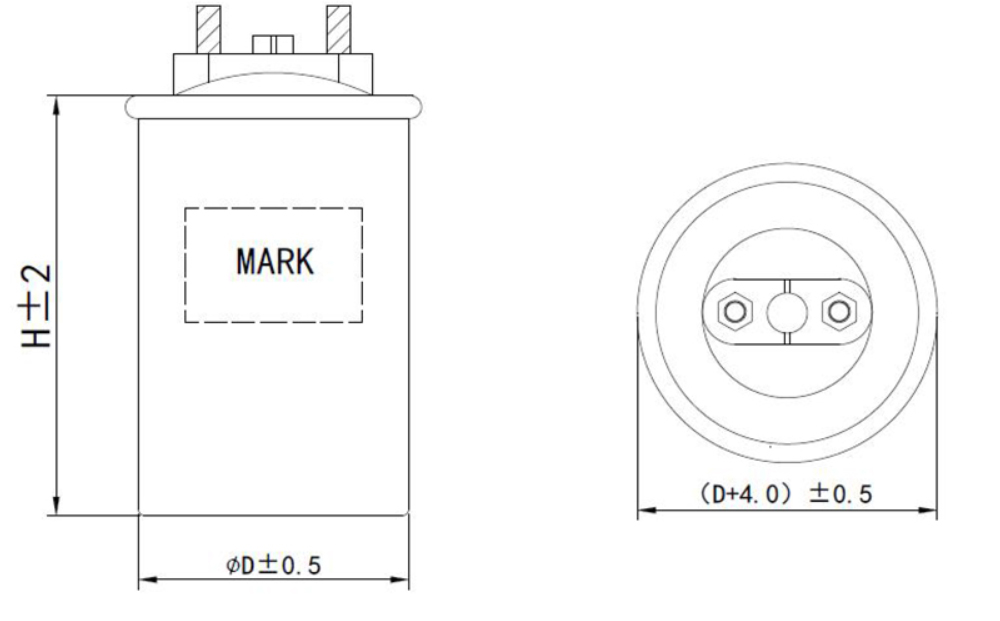

Cn (μF) D±1 (mm) H±2 (mm) P±1 (mm) Rs (mΩ) Ls (nH) Rthhc (℃/W) 最大电流 (A) î (KA) Is (KA) 重量 (Kg)
15 40 65 16 11.5 80 21.8 9 0.4 1.3 0.15
20 40 75 16 13.9 100 18.7 9 0.4 1.2 0.17
25 40 75 16 11.1 100 17.7 10 0.5 1.5 0.17
30 40 75 16 9.3 100 16.8 11 0.6 1.8 0.17
35 45 75 18 8 100 15.9 13 0.7 2.1 0.2
40 50 75 18 7 100 15.2 14 0.8 2.4 0.2
50 50 75 18 5.6 100 14.1 14 1 3 0.2
60 55 75 20 4.7 100 13.2 16 1.2 3.6 0.3
80 60 75 20 3.5 100 11.9 16 1.6 4.9 0.3
100 60 90 20 4.1 120 9.8 16 1.5 4.6 0.4
120 60 105 20 5.5 150 8.6 16 1.3 3.9 0.4
140 60 115 20 6.1 170 7.8 16 1.3 3.8 0.4
150 76 120 35 4.4 140 7.3 25 2 5.9 0.7
160 76 120 35 4.1 140 7.1 26 2.1 6.3 0.7
180 76 130 35 4.8 160 6.6 25 1.9 5.8 0.8
200 76 130 35 4.3 160 6.3 27 2.1 6.4 0.8
230 76 145 35 5.2 190 5.7 26 1.9 5.8 0.8
250 76 145 35 4.8 190 5.5 27 2.1 6.3 0.8
300 76 200 35 2.3 140 4.4 45 3.9 11.7 1
350 76 200 35 2 140 4.1 50 4.6 13.7 1.1
400 85 200 35 1.7 140 4 54 5.2 15.6 1.3
500 85 220 35 1.8 160 3.5 57 5.4 16.1 1.4
600 85 230 35 1.7 170 3.1 62 5.9 17.7 1.4

Un=330Vac Urms=460Vac
Cn (μF) D±1 (mm) H±2 (mm) P±1 (mm) Rs (mΩ) Ls (nH) Rthhc (℃/W) 最大电流 (A) î (KA) Is (KA) 重量 (Kg)
15 40 65 16 11.9 80 19.7 9 0.5 1.6 0.13
20 40 75 16 14.3 100 16.9 9 0.5 1.5 0.15
25 45 75 18 11.4 100 15.6 10 0.6 1.9 0.18
30 50 75 18 9.5 100 14.7 11 0.8 2.3 0.21
35 50 75 18 8.2 100 13.9 12 0.9 2.6 0.21
40 55 75 20 7.2 100 13.3 13 1 3 0.25
50 60 75 20 5.7 100 12.3 14 1.3 3.8 0.29
60 60 90 20 7 120 10.4 16 1.14 3.4 0.33
80 60 105 20 8.3 150 8.7 16 1.07 3.2 0.4
100 76 120 35 6.7 150 7.4 20 1.6 4 0.7
120 76 120 35 5.6 140 6.8 23 1.9 5.8 0.7
140 76 145 35 8.6 190 6 19 1.4 4.3 0.8
150 76 145 35 8.1 190 5.8 20 1.6 4.7 0.8
160 76 145 35 7.6 190 5.7 21 1.7 5 0.8

Un=330Vac Urms=460Vac
Cn (μF) D±1 (mm) H±2 (mm) P±1 (mm) Rs (mΩ) Ls (nH) Rthhc (℃/W) 最大电流 (A) î (KA) Is (KA) 重量 (Kg)
180 76 145 35 6.7 190 5.3 23 1.9 5.6 0.8
200 76 200 35 1.7 150 4.4 51 3.2 9.7 1.1
230 76 200 35 1.5 140 4.1 57 3.7 11.1 1.1
250 85 200 35 1.4 140 4.2 59 4 12.1 1.3
300 85 200 35 1.2 140 3.8 67 4.8 14.5 1.3
350 85 220 35 1.3 160 3.4 67 4.6 13.9 1.4
400 85 250 35 1.5 190 3.1 64 4.1 12.4 1.6

Un=700Vac Urms=500Vac
Cn (μF) D±1 (mm) H±2 (mm) P±1 (mm) Rs (mΩ) Ls (nH) Rthhc (℃/W) 最大电流 (A) î (KA) Is (KA) 重量 (Kg)
15 50 75 18 15.8 100 15 9 0.5 1.5 0.22
20 55 75 20 11.9 100 13.7 11 0.7 2.1 0.26
25 60 75 20 9.5 100 12.7 13 0.9 2.6 0.3
30 60 90 20 11.5 120 10.7 13 0.8 2.3 0.34
35 60 90 20 9.9 120 10 14 0.9 2.7 0.35
40 60 105 20 13.7 150 9 13 0.7 2.2 0.4
50 76 120 35 4.3 140 7.4 25 1.1 3.3 0.7
60 76 120 35 3.7 140 6.8 28 1.3 3.9 0.7
70 76 145 35 5.5 190 6.1 24 1 3 0.8
80 76 145 35 4.8 190 5.7 27 1.1 3.4 0.8
90 76 145 35 4.3 190 5.4 29 1.3 3.8 0.8
100 76 200 35 1.1 140 4.4 62 2.2 6.5 1.1
133 85 200 35 0.9 140 4.1 62 2.9 8.6 1.3
150 85 200 35 0.8 140 3.8 73 3.3 9.8 1.3
200 85 220 35 0.8 160 3.2 75 3.6 10.7 1.4
250 85 250 35 0.9 190 2.9 75 3.5 10.6 1.6

备注

1、Rthhc 是指在自然冷却条件下，电容器热点到外壳的热阻；
2、Ls 表示自感；
3、î 表示峰值电流；
4、最大电流 表示在不同环境温度下最大的允许电流；
5、表格中所列尺寸为常规尺寸，其他的尺寸我司也可以按照客户要求生产。
