电力逆变器用多层陶瓷电容器
首页 / 产品 / 铝/锌及铝金属化薄膜电容器 / 电力电容器 / 电力逆变器用多层陶瓷电容器
  • 电力逆变器用多层陶瓷电容器
  • 电力逆变器用多层陶瓷电容器
  • 产品详情
  • 常见问题
  • 联系我们

◆ 产品优势
- 多层陶瓷结构,超高电容密度:采用多层共烧陶瓷(MLCC)技术,在极小体积内实现高电容量,电容密度远超同尺寸薄膜或电解电容,有效节省逆变器PCB和功率模块的宝贵空间
- 铜内电极+银外电极精密结构:内部电极采用铜材质,外部电极采用银材质,结合镀银铜包钢引出框架,确保优异的导电性和焊接可靠性,同时满足RoHS环保要求
- 极低ESR,大纹波电流能力强:等效串联电阻极低,能承受大幅值纹波电流,适合IGBT功率模块吸收电路和直流母线滤波,有效抑制开关纹波和电压尖峰
- 宽工作温度范围:陶瓷介质在宽温度范围内均能保持稳定电气特性,从低温到高温适应功率模块内部复杂热环境,不因温度波动引起容量漂移
- 符合RoHS及高可靠性要求:采用RoHS兼容陶瓷材料,质量标准对标汽车电子及工业级严苛应用,符合国际环保和安全认证体系

◆ 核心卖点
- 专为IGBT模块吸收电路深度优化:产品结构专属设计,有效吸收IGBT高速开关时产生的电压尖峰和振荡,从根本上保护IGBT免受过压损伤,显著延长功率模块使用寿命
- 低寄生电感(Ls),高频吸收效果显著:低寄生电感确保在高频高速开关条件下维持优异吸收性能,不因频率升高而失效
- 体积小,支持高密度集成:可直接集成于IGBT功率模块内部或附近,走线极短,寄生参数最小化,吸收效果最优
- 批量一致性好,适合自动化装配:多层陶瓷工艺批量生产一致性高,适合功率模块自动化高速装配生产线

◆ 主要应用场合
- IGBT功率模块内置吸收保护电路
- 风力及太阳能发电变流器直流母线滤波
- 电动/混合动力汽车驱动逆变器
- 工业焊接及感应加热逆变电源
- 高频开关电源及DC-DC变换器

引用标准 GB/T 17702 IEC 61071
气候类别  40/85/56
工作温度 -50~150℃ (X8R)
额定电压 450Vdc/750Vdc
单体额定容量  4μF/8μF/12μF
容量偏差 电容量  ±10%
绝缘电阻 >1GΩ
损耗因数  <0.02

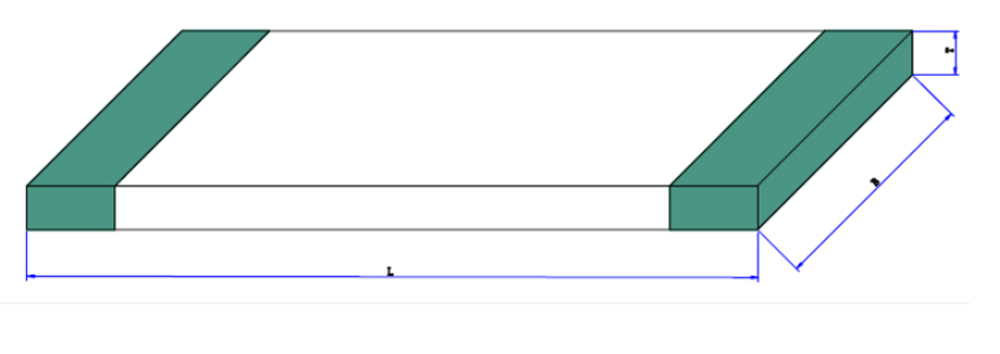

电容量 工作电压 额定电压 最大Vₚₖ,  外形尺寸: L×B×T(mm)
(μF) (Vdc) (Vdc) (Vdc)
4 450 500 650 20 15 3
4 750 850 1200 20 15 3.5
8 450 500 650 40 30 1.8
8 750 850 1200 40 30 2.4
12 450 500 650 40 30 3
