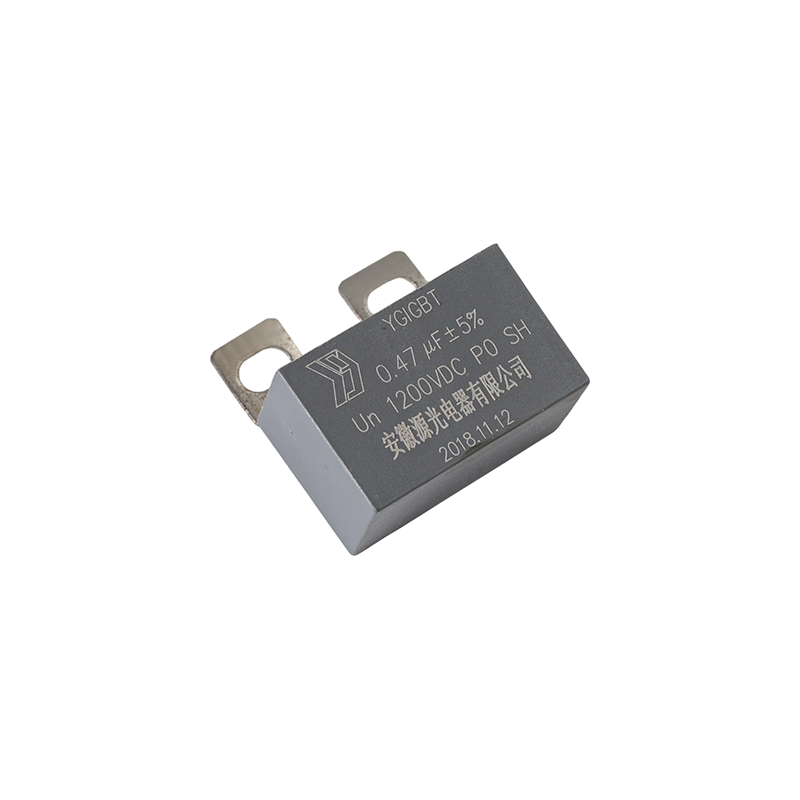

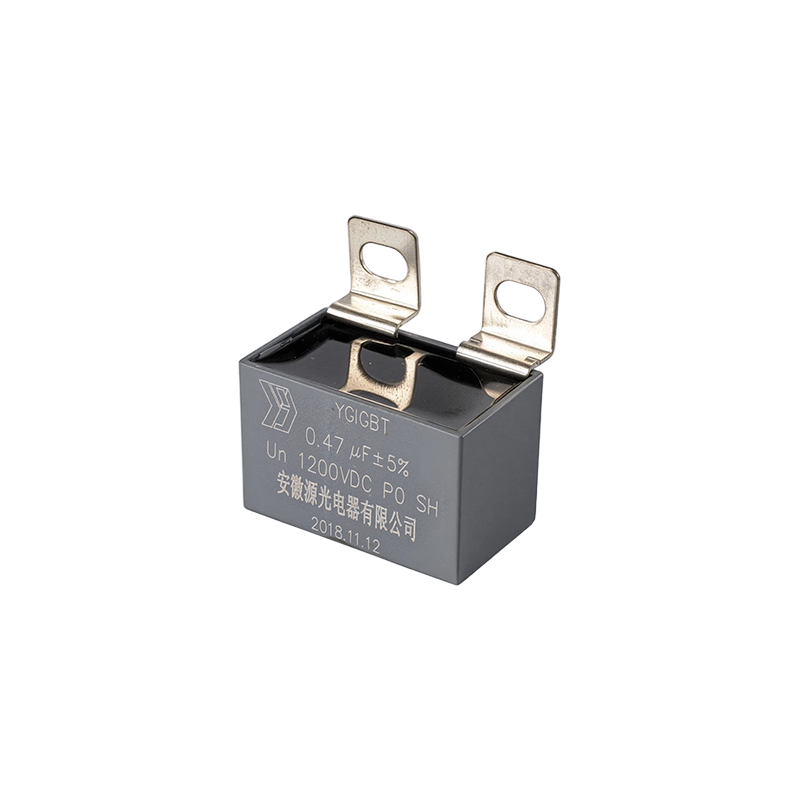

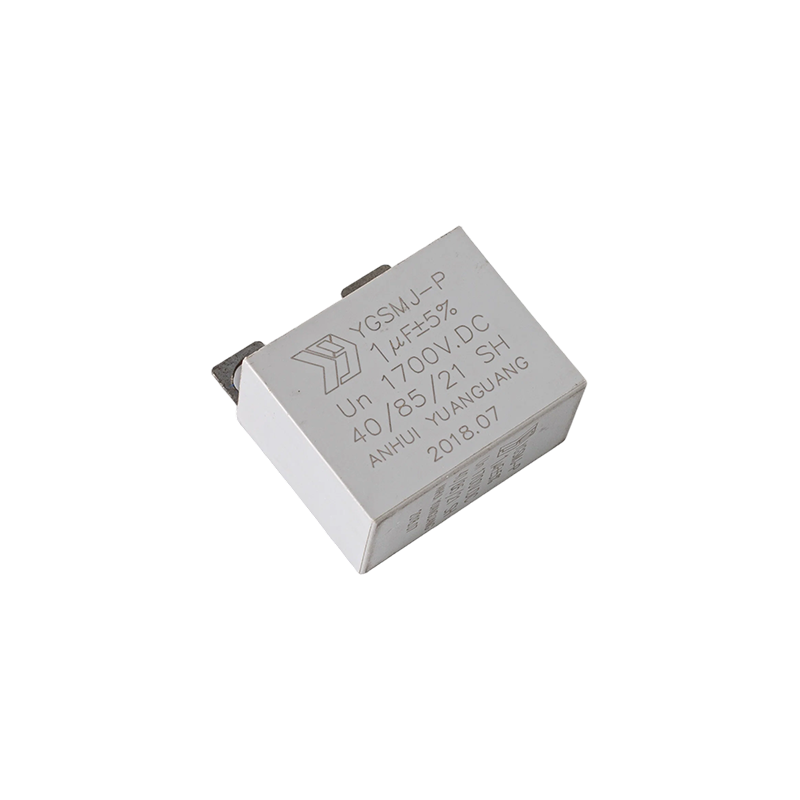

PCB用交流滤波电容器

◆特点
良好的自愈性
金属化聚丙烯薄膜无感结构
塑料外壳封装(UL94-VO)，环氧树脂填充
适用于小功率交流输出滤波电路(如光伏逆变器中的LCL 滤波)

联系我们
上一篇：三相交流滤波电容器 下一篇：PCB用直流滤波电容器

产品分类

  • 产品详情
  • 常见问题
  • 联系我们

◆ 产品优势
• 优异自愈性能，安全可靠：采用金属化聚丙烯薄膜，具备业界领先的自愈能力，局部击穿后瞬间自愈，避免因局部缺陷导致整体失效，大幅提升交流滤波系统安全冗余
• 无感绕制结构：薄膜绕制采用特殊无感工艺，有效抑制高频寄生电感，确保LC或LCL谐振频率精确，滤波特性优越
• 塑料外壳环氧树脂全密封：UL94-V0阻燃外壳配合环氧树脂全密封工艺，防潮防尘，机械强度高，适合直接集成于PCB或功率模块
• 小功率交流滤波专属优化：针对小功率交流输出滤波场景专项优化，谐波抑制效果好，体积紧凑
◆ 核心卖点
• 精准适配LCL滤波架构：广泛用于并网逆变器LCL滤波电路，有助于满足并网谐波电流限值要求
• 损耗低，发热量小：低tanδ值确保长期通交流电流时温升可控，不影响周边元器件
• 多种引脚规格：提供多种引脚间距和高度规格，适配不同PCB设计需求
• 符合国际认证：满足IEC 61071、UL810等认证要求
◆ 主要应用场合
• 光伏并网逆变器LCL输出滤波
• 小型风力发电逆变器交流滤波
• 工业变频器交流侧EMI滤波
• UPS逆变输出级滤波
• 有源电力滤波器（APF）功率电路

引用标准 GB/T 17702; IEC61701
气候类别 40/85/56
工作温度（外壳） -40℃~105℃
（+85℃至 + 105℃：有效值额定电压每升高 1℃降额 1.5%）
额定有效值电压 (Urms) 180Vac 250Vac 300Vac 350Vac
额定交流电压 (Un) 250Vac 350Vac 425Vac 480Vac
最大持续直流电压 300Vdc 475Vdc 560Vdc 600Vdc
电容量 4.0μF~60.0μF 1.0μF~40.0μF 1.0μF~28.0μF 0.33μF~27.0μF
电容量 J（±5%），K（±10%）
电压 T-T:1.5Un（10S）　T-C:3000Vac(60S)
损耗因数 ≥3000s（20℃, 100Vdc, 1min）
损耗因数 ≤20×10⁻⁴（1KHz, 20℃）(典型值: 15×10⁻⁴)



Urms=180Vac, Un=250Vac, UNDC=300Vdc

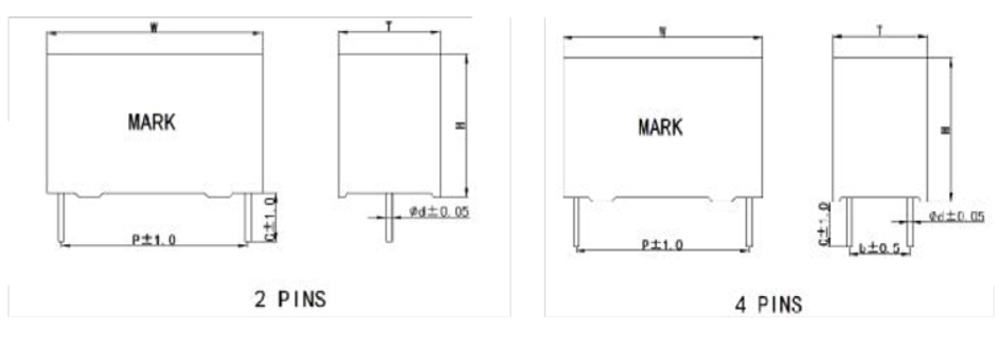

Cn(μF) W±1.0 H±1.0 T±1.0 P±0.5 b±0.5 Pins d±0.05 Ls(nH) ESR @10KHz（mΩ） î（A） îs（A） 最大电流 @70℃，10KHz（A）
4 32 22 13 27.5 - 2 1 16 6.7 280 840 7
10 32 33 18 27.5 - 2 1.2 20 2.7 700 2100 13
10 41 32 17 37.5 - 2 1.2 22 4.9 400 1200 10
15 41 37 22 37.5 - 2 1.2 24 3.3 600 1800 14
18 42 36 23 37.5 - 2 1.2 25 2.7 720 2160 14
20 42 36 23 37.5 - 2 1.2 25 2.5 800 2400 14
22 41 41 26 37.5 - 2 1.2 26 2.2 880 2640 14
25 41 41 26 37.5 - 2 1.2 27 2 1000 3000 14
33 42 45 30 37.5 - 2 1.2 29 1.5 1320 3960 14
40 57 43.5 29.5 52.5 - 4 1.2 26 2.6 800 2400 20
60 57 50 35 52.5 20.3 4 1.2 29 1.7 1200 3600 27

Urms=250Vac, Un=350Vac, UNDC=475Vdc
Cn(μF) W±1.0 H±1.0 T±1.0 P±0.5 b±0.5 Pins d±0.05 Ls(nH) ESR @10KHz（mΩ） î（A） îs（A） 最大电流 @70℃，10KHz（A）
1 32 18 9 27.5 - 2 1 20 19.3 90 270 3
5 32 33 18 27.5 - 2 1.2 23 3.9 450 1350 11
5 42 28 14 37.5 - 2 1.2 26 7.3 300 900 8
8 41 37 22 37.5 - 2 1.2 27 4.6 480 1440 12
18 41 43 28 37.5 - 2 1.2 31 2 1080 3240 14
22 42 45 30 37.5 - 2 1.2 33 1.7 1320 3960 14
30 57 43.5 29.5 52.5 20.3 4 1.2 32 2.7 900 2700 20
40 57 50 35 52.5 20.3 4 1.2 33 2 1200 3600 25
Urms=300Vac, Un=425Vac, UNDC=560Vdc
Cn(μF) W±1.0 H±1.0 T±1.0 P±0.5 b±0.5 Pins d±0.05 Ls(nH) ESR @10KHz（mΩ） î（A） îs（A） 最大电流 @70℃，10KHz（A）
1 32 20 11 27.5 - 2 1 16 15.9 100 300 4
2.2 32 24.5 15 27.5 - 2 1 18 8 220 660 7
2.5 32 28 14 27.5 - 2 1 19 7.2 250 750 8
4 32 33 18 27.5 - 2 1.2 21 4.6 400 1200 11
6.8 32 37 22 27.5 - 2 1.2 23 3.2 680 2040 14
3 41 26 15 37.5 - 2 1.2 22 10.1 210 630 6
备注
1、规格、尺寸不局限于以上表格所列项目，可按客户要求设计定制。
2、“最大电流” 为 10KHz、环境 70℃、△θcase=15℃的值。
3、“Urms=350Vac” 适用于 277Vac 电网电压场合。
4、“Urms=300Vac” 随着电源电压波动，最大交流电压为 300 Vac。300Vac 为相对额定电压 240Vac、电源电压波动时的最大值。
